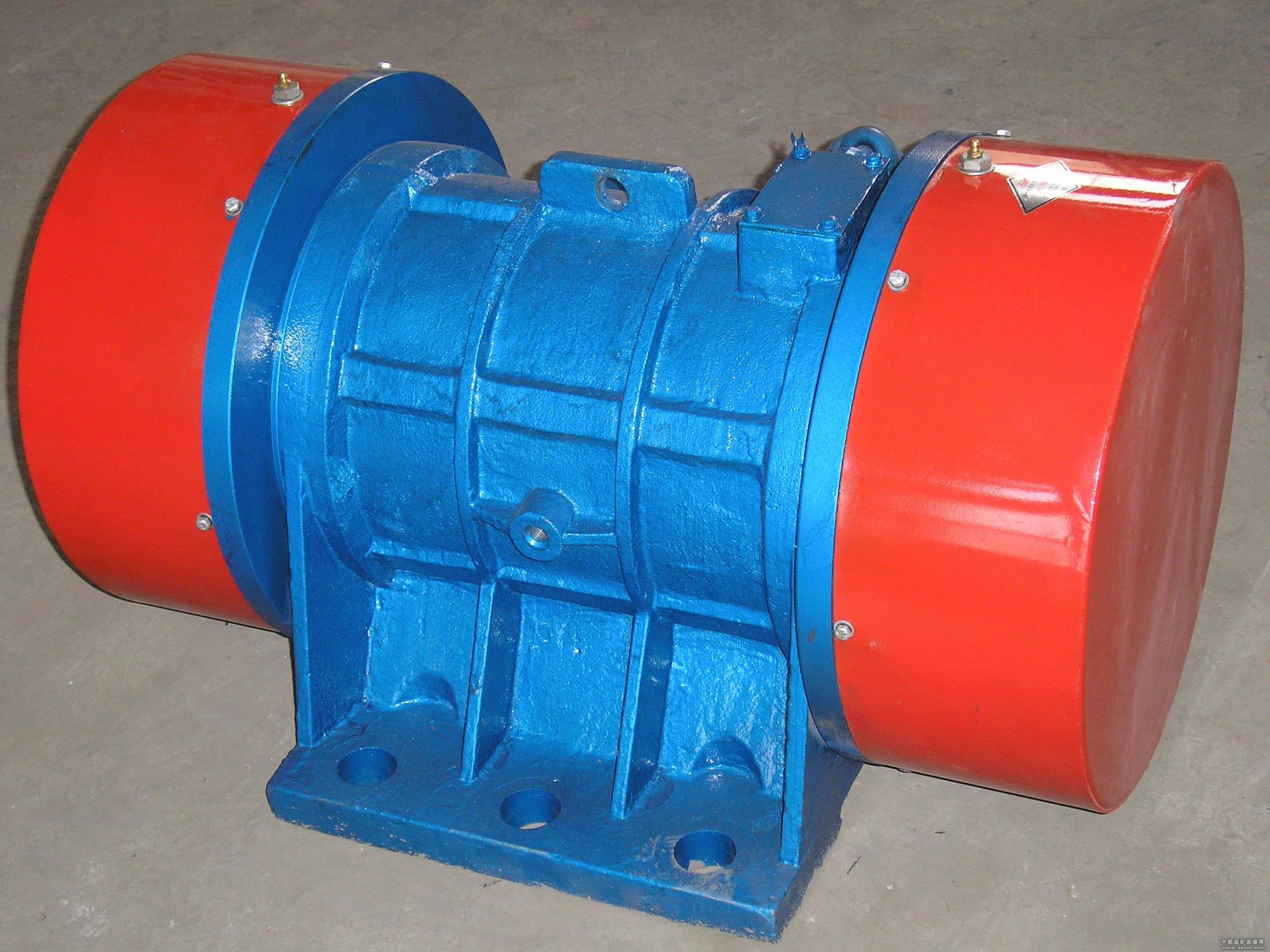

XV振动电机


振动电机是动力源与振动源结合为一体的激振源,卧式振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。

我们在这里提供帮助:

轻松获得您所需要的答案

分享到:
■ 产品特点
 振动电机是动力源与振动源结合为一体的激振源,卧式振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机具有激振力利用率高、能耗小、噪音低、寿命长,激振力可以无级调节,使用方便等优点,振动电机可以应用于一般振动机械,如:振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。振动电机除了可以应用与一般振动机械外,还可以组合多种振动形式。如:平旋型,涡旋型,摇动振动型,组合直线型,组合长椭圆型,复合双频型,复合双幅型等。由这些振动形式可以产一些过去所没有的新型振动机械。
产品特点:
1、通过调整偏心块的夹角可以方便的无极调节振动力
2、用拉伸镀锌钢板制成的密闭防护罩
3、用进口V型环和脂槽对轴承进行密封
4、用O型圈进行密封防止粉尘进入
5、线圈进行特殊浸漆处理的方式进行安装
6、结实的轴承座用来传递振动力
7、浇铸的吊环使得在任何位置上都能既方便又安全的进行装配
8、机壳为精密铸件,全封闭、耐振
9、专用金属出线夹紧接头,有效防止电缆振动破坏
10、固定浇铸的接线盒能经受最严峻的环境考验,具有防尘和防水的功能
■ 技术参数
型号 激振力(KN) 功率(KW) 电流(A) 主要结构尺寸(mm)
L H A B C D E F H1 φ h m12 kg
XV-1.5-2 1.5 0.15 0.38 300 203 150 210 124 180 100 70 82 98 30 10 19
XV 2.5-2 2.5 0.25 0.58 328 198 178 220 150 180 122 70 82 110 25 12 24
XV  5-2 5 0.4 1.15 362 216 208 270 176 220 142 90 91 143 35 14 37
XV  8-2 8 0.75 1.84 427 301 247 292 180 236 121 160 14 173 30 18 53
XV 16-2 16 1.5 3.48 470 301 267 292 200 236 141 160 14 173 30 18 75
XV 2.5-4 2.5 0.25 0.58 328 198 178 220 150 180 122 70 82 143 25 12 27
XV 5-4 5 0.4 1.15 388 216 208 270 176 220 142 90 91 173 35 14 43
XV 8-4 8 0.75 1.84 440 301 247 292 180 236 121 160 14 213 30 18 61
XV 10-4 10 1 2.3 440 301 247 292 180 236 121 160 14 218 30 18 75
XV 16-4 16 1.5 3.48 5283 364 298 330 224 270 172 120 16 303 30 20.5 107
XV 17-4 17 0.75 1.8 450 300 240 330 150 260 90 170 13 260 25 27 28
XV 20-4 20 2 4.1 550 370 298 330 224 270 172 120 16 303 30 20 135
XV 30-4 30 2.5 5.75 560 425 206 400 184 326 100 186 19 376 35 30 168
XV 50-4 50 3.7 7.4 560 425 206 400 184 326 100 186 19 376 35 30 168
XV 75-4 75 5.5 11 670 512 400 540 248 440 170 240 24 455 37 36 350
XV 5-6 5 0.4 1.15 388 216 216 270 176 220 142 90 91 173 35 14 48
XV  8-6 8 0.75 1.84 490 301 247 292 180 236 121 160 14 213 30 18 65
XV 10-6 10 1 2.3 493 301 247 292 180 236 121 160 14 213 30 18 65
XV 12-6 12 1 2.1 450 300 240 330 150 260 90 170 13 260 25 27 82
XV 20-6 20 2 4.1 550 370 298 330 224 270 172 120 16 303 30 20 142
XV 30-6 30 2.5 5.75 560 425 306 400 184 326 100 186 19 376 35 30 180
XV 50-6 50 3.7 7.4 560 425 300 400 540 326 91 186 19 376 25 30 200
XV75-6 75 5.5 11 670 512 400 540 248 440 170 240 24 455 37 36 370




■ 产品应用

型号

XV-1.5-2

XV 2.5-2

XV  5-2

XV  8-2

XV 16-2

XV 2.5-4

XV 5-4

XV 8-4

XV 10-4

XV 16-4

XV 17-4

XV 20-4

激振力(KN)

1.5

2.5

5

8

16

2.5

5

8

10

16

17

20

功率(KW)

























电流(A)

























主要结构尺寸(mm)

L



























H



























A



























B



























C



























D
